شیر یک طرفه دیسکی عیوض DCV 40-40
- در شیر صافی عیوض توری داخلی از جنس استیل ضد زنگ (SS304 یا SS316) می باشد.
- در شیر صافی عیوض حداکثر دمای کاری تا 350 درجه سانتی‌گراد می باشد.
- برای اطلاع از قیمت های ارائه شده شیر صافی عیوض ابتدا می بایست با کارشناس فروش مربوطه هماهنگ شود.
- لطفا از جدول مشخصات فنی شیر صافی عیوض مدل مورد نظر را انتخاب و به سبد خرید اضافه کنید.
قیمت : 10,125,000 ریال–85,875,000 ریال
توضیحات

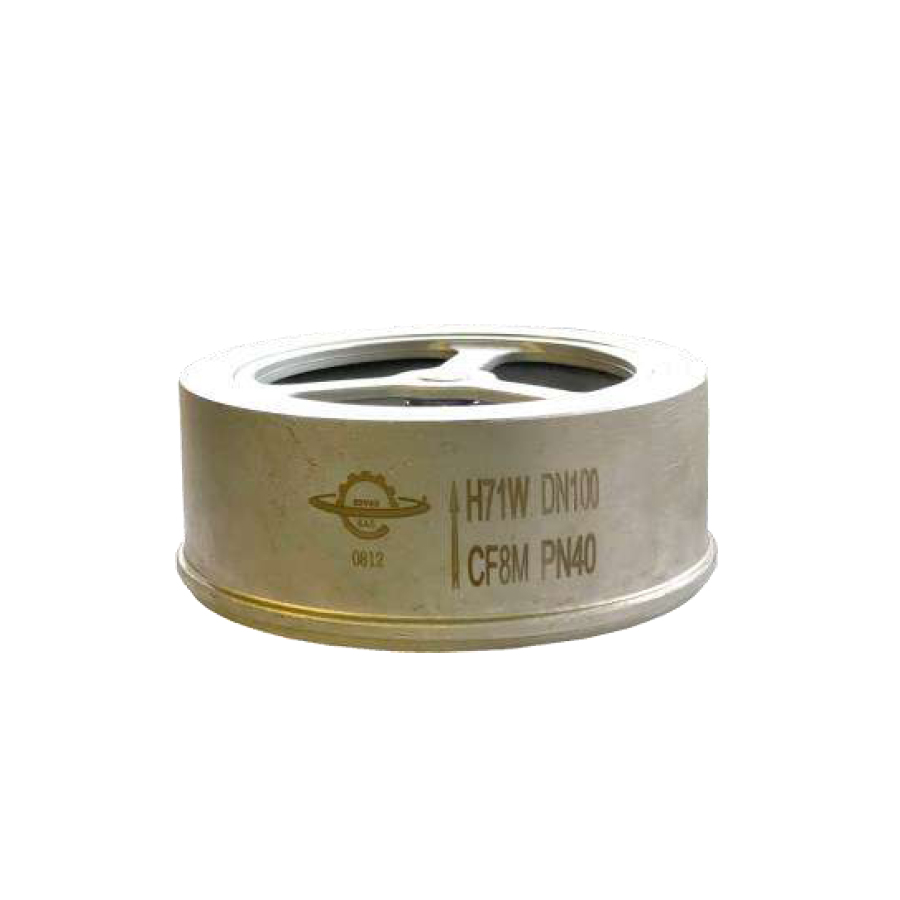

شیر یک طرفه بین فلنجی (شیر یک طرفه دیسکی) عیوض Disk Check Valve مدل DCV 40-40
شیر ولو یک طرفه بین فلنجی (همان شیر یک طرفه دیسکی) سایز DN15 تا DN100 با فشار نامی PN40 و نهایت دمای کاری ℃ ۳۵۰ و بر اساس استاندارد DIN & ANSI تولید می شود. در سایتهای مختلف صنعتی و تاسیسات برای روغن داغ ، خطوط بخار و سایر مایعات و گازهای غیر قابل اشتعال مورد استفاده قرار می گیرد.
طرز کار: شیر یک طرفه بین فلنجی Disk Check Valve Type DCV 40-40
شیر یک طرفه بین فلنجی در سایتهای مختلف صنعتی و تاسیسات برای خطوط آب ، روغن داغ ، بخار و سایر مایعات و گازهای غیر قابل اشتعال برای جلوگیری از برگشت سیال در جهت عکس جریان خطوط ، از این تجهیز استفاده می شود . فشار سیال دریچه شیر را بلند کرده و باعث عبور مایع یا گاز می شود . تا زمانیکه فشار پشت دریچه بیشتر از فشار روی آن باشد شیر باز می ماند و عبور سیال ادامه دارد و اگر به هر علتی فشار پشت دریچه کمتر از فشار روی آن شود وزن خود دریچه و فشار مواد برگشتی و نیروی فنر باعث بسته شدن شیر و جلوگیری از برگشت سیال می کند . با توجه به استفاده از قطعات استنلس استیل در این شیر لذا از این شیر می توان با اطمینان بیشتری در دماهای بالا استفاده نمود.
طریقه‌ی نصب: شیر یک طرفه بین فلنجی Disk Check Valve Type DCV 40-40
این شیر به صورت فلنجی تولید شده و با قرار دادن میان فلنجهای اتصال در محل نصب و بستن پیچ و مهره های از پیش تهیه شده در داخل خطوط مورد نظر نصب می گردد. این شیر بدون محدودیت در همه جهات هم به صورت افقی و هم به صورت عمودی نصب می گردد .
| مدل | سایز(DN) | دبی(Kvs (M3/h)) | قیمت (ریال)(350 درجه) |
| شیر یک طرفه دیسکی "½ | 15 | 3.9 | 10,125,000 |
| شیر یک طرفه دیسکی "¾ | 20 | 7.6 | 10,500,000 |
| شیر یک طرفه دیسکی "1 | 25 | 13.7 | 13,500,000 |
| شیر یک طرفه دیسکی "¼-1 | 32 | 16.8 | - |
| شیر یک طرفه دیسکی " ½-1 | 40 | 24.5 | 21,750,000 |
| شیر یک طرفه دیسکی "2 | 50 | 46 | 34,650,000 |
| شیر یک طرفه دیسکی " ½-2 | 65 | 70 | 50,125,000 |
| شیر یک طرفه دیسکی "3 | 80 | 87 | 70,375,000 |
| شیر یک طرفه دیسکی "4 | 100 | 120 | 85,875,000 |
