شیر ترموستاتیک عیوض TCV 10-01
- در ولو کنترل خودکار دما عیوض حداکثر دمای کاری تا 302 درجه سانتی‌گراد می باشد.
- برای اطلاع از قیمت های ارائه شده شیر ترموستاتیک عیوض می بایست با کارشناس فروش مربوطه هماهنگ شود.
- لطفا از جدول مشخصات فنی شیر ترموستاتیک عیوض مدل مورد نظر را انتخاب و به سبد خرید اضافه کنید.
قیمت : 10,125,000 ریال–85,875,000 ریال
توضیحات

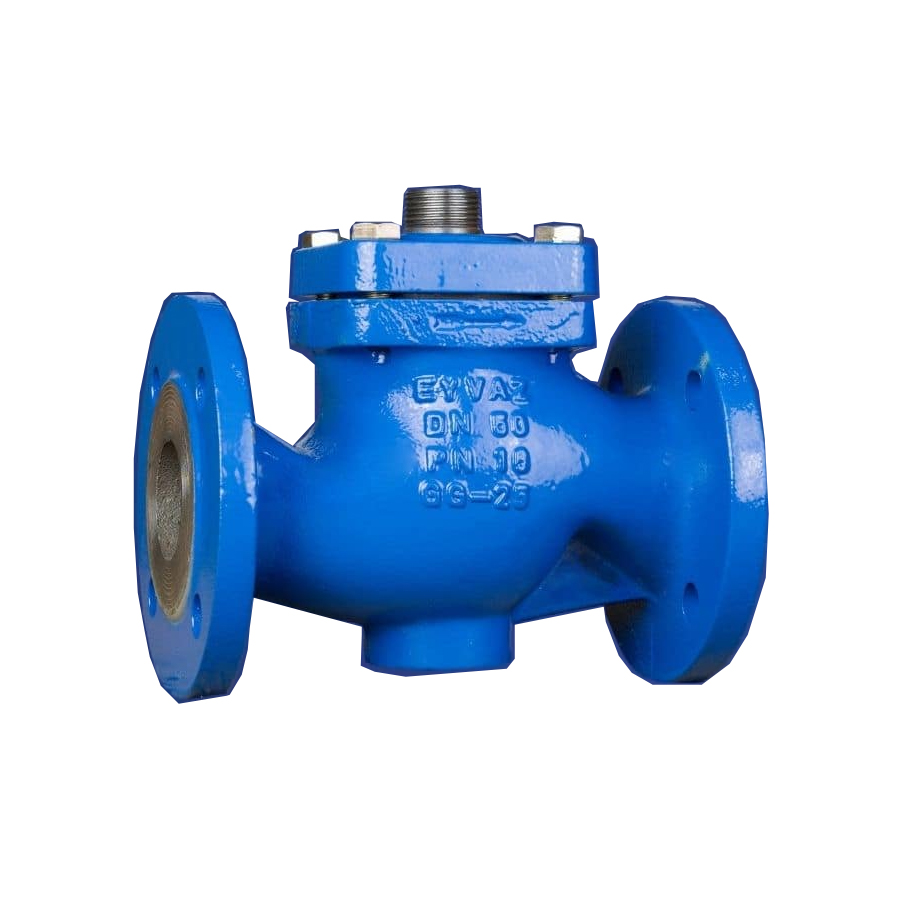

شیر ترموستاتیک کنترل کننده خودکار حرارت تیپ TCV 10-01
ولو کنترل خودکار دما (شیر ترموستاتیکی) TCV 10-01 جهت کنترل دمای خطوط یا مخازن در سیستم های حرارتی و برودتی مورد استفاده قرار می گیرد. سنسور این شیر با قابلیت تنظیم از دمای ۱۰℃- تا ۱۵۰℃ یا ۵۰°F- تا ۳۰۲°F می باشد. سایز شیر از DN15 تا DN100 و یا ۱/۲″ تا ۴″ بوده و با فشار نامی PN16 تا PN40 یا کلاس #۱۵۰ و کلاس #۳۰۰ و نهایت دمای کاری ۲۲۰℃ یا ۴۲۸°F و بر اساس استانداردهای DIN یا ANSI تولید می شود.
| مدل | فشار کاری (بار) | سایز(DN) | دبی(Kvs (M3/h)) | قیمت (ریال)(350 درجه) |
| شیر ترموستاتیک "½ | 25 | 15 | 3.2 | 98,125,000 |
| شیر ترموستاتیک "¾ | 16 | 20 | 5 | 101,500,000 |
| شیر ترموستاتیک "1 | 14 | 25 | 8 | 107,500,000 |
| شیر ترموستاتیک "¼-1 | 6 | 32 | 12.5 | 157,750,000 |
| شیر ترموستاتیک " ½-1 | 4 | 40 | 20 | 161,750,000 |
| شیر ترموستاتیک "2 | 3 | 50 | 32 | 186,120,000 |
| شیر ترموستاتیک " ½-2 | 2 | 65 | 50 | 338,880,000 |
| شیر ترموستاتیک "3 | 1 | 80 | 80 | 404,040,000 |
طرز کار: کنترل کننده خودکار حرارت (شیر ترموستاتیک) تیپ TCV 10-01 Thermostatic Control Valve Type TCV 10-01
شیر کنترل خودکار دما (شیر ترموستاتیکی) TCV 10-01 در حالت نرمال باز بوده و با افزایش دما به تدریج بسته می شود. این شیر به همراه سنسور مربوطه بر اساس اصل انبساط مایعات کار می کند. حسگر این شیر در داخل مخزن یا در مسیر سیال مورد نظر جهت کنترل دما قرار می گیرد. داخل سنسور از یک نوع روغن قابل انبساط پر شده است. افزایش دمای سیال باعث انتقال دما به روغن داخل سنسور شده و در نتیجه منجر به افزایش حجم روغن می شود. این افزایش حجم باعث به حرکت در آمدن پین المان عمل کننده می گردد. این افزایش نیرو به میله و پلاگ ولو منتقل شده و از این طریق فضای خالی بین سیت و پلاگ تغییر می کند و مقدار جریان عبوری از داخل ولو قابل کنترل می شود.
طریقه‌ی نصب: کنترل کننده خودکار حرارت (شیر ترموستاتیک) تیپ TCV 10-01 Thermostatic Control Valve Type TCV 10-01
شیر کنترل خودکار دما (ولو ترموستاتیکی) TCV 10-01 فقط برای نصب در خطوط افقی مناسب می باشد. جهت جریان سیال در داخل ولو بایستی مطابق فلش روی بدنه باشد. درپوش ولو به همراه المان عمل کننده باید رو به پایین قرار گیرند. حسگر (سنسور حرارتی) به هر شکل دلخواهی می تواند نصب شود، فقط باید دقت شود که تمامی طول آن در داخل سیال قرار گیرد. یعنی تا محل اتصال دنده باید داخل محیط سیال قرار بگیرد. محل نصب حسگر باید به گونه ای انتخاب شود که گرم شدن بیش از حد و یا تاخیر زیاد در دریافت حرارت از سیال صورت نگیرد. مسیر نصب لوله موئین این دستگاه باید به گونه ای انتخاب شود که نوسانات دمای محیطی تاثیر بر آن نداشته باشد و نیز در مسیر رفت و آمد قرار نگیرد تا از آسیب فیزیکی در امان باشد. کمترین شعاع انحناء لوله موئین ۵۰ mm می باشد. در شکلهای زیر مدار برخی از موارد استفاده این شیر ترسیم شده است.
ویژگی های کنترل کننده خودکار حرارت (شیر ترموستاتیک) تیپ TCV 10-01 Thermostatic Control Valve Type TCV 10-01
شیر کنترل خودکار دما (شیر ترموستاتیکی) TCV 10-01 دارای ویژگیهایی به شرح زیر می باشد :
دارای مکانیزم ایمنی در برابر افزایش بیش از حد دما می باشد.
خودکار بوده و به هیچ نیروی کمکی دیگری جهت کنترل دما نیاز ندارد.
به نگهداری و تعمیرات زیادی نیاز ندارد.
دارای آب بندی کامل بوده و برای انواع سیستمهای انتقال دما بسیار مناسب است.
بدنه آن از جنس چدن،کربن استیل ویا استنلس استیل می باشد.
اطلاعات محصول کنترل کننده خودکار حرارت (شیر ترموستاتیک) تیپ TCV 10-01 Thermostatic Control Valve Type TCV 10-01
| No | Part Name | Material | نام قطعه |
| ۱ | Valve Stand | GG25* | پایه شیر |
| ۲ | Seat | SS 1.4006* | سیت |
| ۳ | Screw M8*20 | SS | پیچ |
| ۴ | Gasket | CS | واشر خاردار |
| ۵ | Plug | SS 304* | پلاگ |
| ۶ | Gasket | Graphite | واشر گرافیتی |
| ۷ | Cupule | SS304 | کاسه نگهدارنده |
| ۸ | Graphite Busch | Graphite | بوش گرافیتی |
| ۹ | Spring | SS 302 | فنر |
| ۱۰ | Rod | SS 304 | میله انتقال نیرو |
| ۱۱ | True arc 10 | SS | خارنگهدارنده |
| ۱۲ | Flange | GG25* | درپوش پایه |
| ۱۳ | Screw MI2*30 | ۸/۸* | پیچ |
| ۱۴ | Plastic Cap | ABS | درپوش پلاستیکی |
